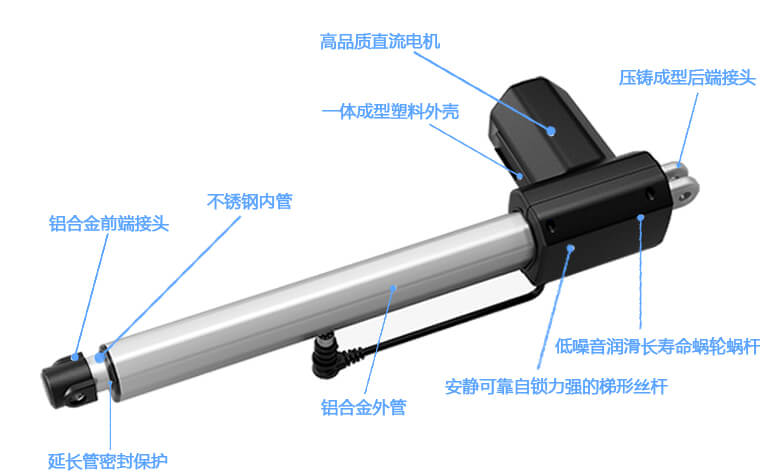

推桿電機可選附件與小型推桿電機規格書詳細講解

在研發一個產-品或者對現有產品進行改良時，比如以前是手動來上升下降，現在考慮用推桿來代替人工。推桿的系統簡單、安裝簡易、基本免維護、總成本低(考慮整個系統的結構，與后期維護成本)、相較電液推桿無漏油，能耗小、多種內置定位反饋(如霍爾、模擬、電位器等)，是人們首選的一個方向。相較于氣動與液壓，安裝更麻煩，氣動需要相應的配套，液壓需要維護，都會造成成本的上升，小型推桿是一種優先考慮的產品。

一、推桿電機可選附件：

1.編碼器：用來檢測電機的脈沖數，以達到控制推桿電機點動或間隔動作的目的。

2.電位計：用來檢測電阻的大小，從而反映推桿所在的行程位置，最終達到控制推桿在行程中間任一位置停止的目的。

3.手搖裝置：蝸輪蝸桿結構及部分尺寸結構的推桿都可以安裝手搖出軸，在斷電的情況下，接上手搖輪后就能通過手搖達到讓推桿回到原點位置。

4.霍爾控制：電機尾部加裝霍爾感應器，可控制2-n臺推桿同時電氣同步運行，但帶霍爾控制的推桿必須與專門的控制器配套起來方可使用。

5.PLC控制：可提供PLC接入端口，達到過程實時控制。

6.控制器：又稱變壓器，分為控制單臺，2臺，3臺的控制器。

7. 操作器：又稱手控器，分為功能單排，2排，3排及多排的操作器。

選裝小型推桿電機，需要先了解產品的相關參數，參數了解，就比較簡單了。

行程：50/100/150/200/250/300mm

環境溫度：-20℃～60℃

內置限位開關，出廠不可調

可配一整套，包括手控器，電源，電源線

U7-電壓-速度與負載代碼-行程/安裝尺寸-前端-后端-極限開關方式-信號反饋-防護等級-接插件-線長

小型推桿電機產品規格書詳細講解：

12v/24v/36v，12v主要是用在汽車上會比較多一點，標準是24v，36v比較少。(目前都采用直流馬達，暫時沒有生產交流馬達)

減速比：ABCD/FGHI選型。(小型推桿可以推動超過1000N的推力，也就是100kg，目前可達到2000N超大負載。因為減速比是固定死了，所以不同的推力對應的不同速度，如果說2000N，現有速度快點，比如20mm/s可以達到嗎?有幾種方案可以達到，一螺桿換成滾珠絲桿，馬達轉速加快，減速比改變等。但每一種都會進行開模，是一筆不小的開支。)

行程越長，螺桿越長，螺桿=行程+113mm。標準范圍內是300mm以內。

安裝尺寸(前后孔之間的距離)=行程+108mm，當行程超過300mm時，那么108會增加到135mm(安裝尺寸越長，穩定性越好)。前端加萬向接頭，安裝尺寸增加10mm。增加電位計，安裝尺寸增加30mm。

前端，標準?6.4mm/8mm。可選項U型頭

后端，標準?6.4mm/8/10mm

信號反饋為電位計、霍爾傳感器。標準為無信號輸出

防護等級，IP42，IP65可選項

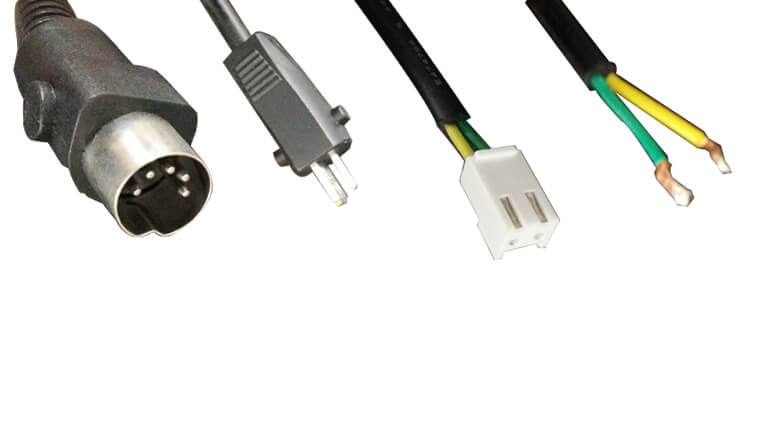

接插件，裸線、01pin、Din 5pin

更多詳細可了解TOMUU推桿電機U6
